Barksdale 三位四通 手動換向閥 5621P6WQ3
Shear-Seal 金屬剪切密封手動控制閥 140，200，920，5620系列
Barksdale Shear-Seal Heavy Duty Manual Directional Control Valve
Barksdale 5621P6WQ3 三位四通 手動換向閥額定壓力 42MPa ，額定流量 34L/min ，中位機能為 Y 型 ，面板安裝 ，適用溫度 -40 ℃～ 121 ℃ ，接口型式 NPT 1/4。 Barksdale Control Products Valves, 5620 Series Item# 5621P6WQ3 - Valve,Heavy Duty 。Barksdale是各種液壓和氣動工業系統高性能方向控制閥設計和制造領域中的公認領袖。Barksdale卓越的閥門性能的核心是其ShearSealR金屬剪切密封技術，它可在其它閥門達不到要求的嚴酷應用中實現零泄漏*和長使用壽命。
- 規格Specifications
型號： 5621P6WQ3
品牌：Barksdale Control Products
物品類別：閥門
子類別：工業閥門
系列：5620
液壓 (psi):6,000 磅/平方英寸
液壓：413 bar
數量：3位
端口尺寸：1/4 英寸 NPT
分鐘。流道直徑：0.25 英寸
流量@ 20 英尺/秒：3加侖/分鐘
流量@ 40英尺/秒：6加侖
流量@ 60 英尺/秒：9加侖
流動模式：Closed Center Manipulator (Float Center) 閉心機械手（浮動中心）
Cv Factor: 0.95
背壓 (psi):250 psi
背壓：17 bar
Proof Pressure: 1.5x Working Pressure except at Return Port
爆破壓力：2.5x Working Pressure, 3000psi max at Return Port
介質：Lubricated Water; Hydraulic Oil
Body Material:青銅
O 型圈材料：丁腈橡膠
壓力密封材料：不銹鋼
轉子材料：不銹鋼
軸材質：不銹鋼
Comments: Regular (Side) Porting
高 x 寬 x 長：2.6英寸x 4.87英寸x 2.6英寸
凈重：4 磅 8 盎司
重型閥 方向控制閥產品 - 有了Barksdale，壓力盡在控制之中
Barksdale是各種液壓和氣動工業系統高性能方向控制閥設計和制造領域中的公認領袖。Barksdale卓越的閥門性能的核心是其ShearSealR金屬剪切密封技術，它可在其它閥門達不到要求的嚴酷應用中實現零泄漏*和長使用壽命。
我們的閥門不會越用越差，只會越用越好。什么機理使得這種Shear-Seal金屬剪切密封如此與眾不同呢？這種獨特的閥門控制的介質從密封元件中內部通道流過，而不是從重要的密封面流過。就是說，在許多工業系統中常有的臟物沒有什么機會來?yè)p壞閥門。Shear-Seal金屬剪切密封面與轉子之間的連續滑動與彈簧和壓力載荷相結合，實現了密封的自動調整。此外通過手柄的每次操作，使閥門密封元件之間進行自我研磨，從而彌補了密封面的微小缺陷。因此，這是一種不會越用越差，只會越用越好的閥。
油氣開采設備及石化裝置
采用巴士德控制產品的BOP井口防噴控制器可以使您對安全問題完全放心。在目前的市場上，沒有其它金屬剪切閥可以替代巴士德可靠的零泄漏產品。我們的金屬剪切閥為BOP系統提供了高等級的安全保障和可靠性保證。我們同時還有完整的壓力、液位、溫度和流量控制及檢測產品線還滿足您特殊的要求。
我們致力于通過與您合作獲得一個真正能夠解決問題的解決方案，并讓您在您市場上獲得競爭優勢。
大流量、高流速和長使用壽命
由于Shear-Seal金屬剪切密封設計，Barksdale的重型閥特別適合于要求大流量和高速度的應用。這樣的應用會嚴格限制普通閥門的使用壽命，因?yàn)槠胀ㄩy門常常受到?jīng)_蝕并開始泄漏。
用于嚴酷環境的設計
Barksdale的重型閥由可以承受嚴酷工業應用的青銅閥體和球墨鑄鐵閥套構成。標準淬硬不銹鋼內部元件與大多數普通介質兼容。不銹鋼球軸承即使在高壓下也可為操作者提供低手柄力并平滑地控制運動。
Barksdale的重型閥在設計時就已考慮到大量應用提供靈活的解決方案。部分可用到的關鍵選項如下：
- 無內流設計
- 兩位置和三位置定位
- 面板安裝
- 特殊材料O形圈
- 兩位置或三位置執行器
- Shear-Seal金屬剪切密封技術
- 低壓降
- 高流速
- 容忍流體中的雜質及臟物
- 即使在高壓下手柄扭矩也小
- 兩位置和三位置執行器
- 彈簧復位選件
典型應用包括：
- 近海油氣鉆探設備
- 鋼廠
- 充氮控制板
- 煉油廠和化工廠
- 發電設施
設計的靈活性
Barksdale的重型閥在設計時就已考慮到大量應用提供靈活的解決方案。部分可用到的關鍵選項如下：
- 無內流設計
- 兩位置和三位置定位
- 面板安裝
- 特殊材料O形圈
- 兩位置或三位置執行器

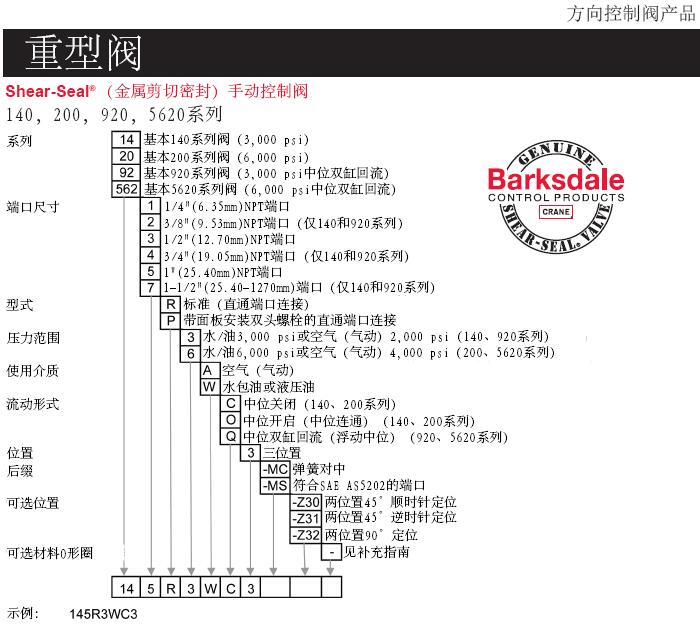

- 如何訂購型號

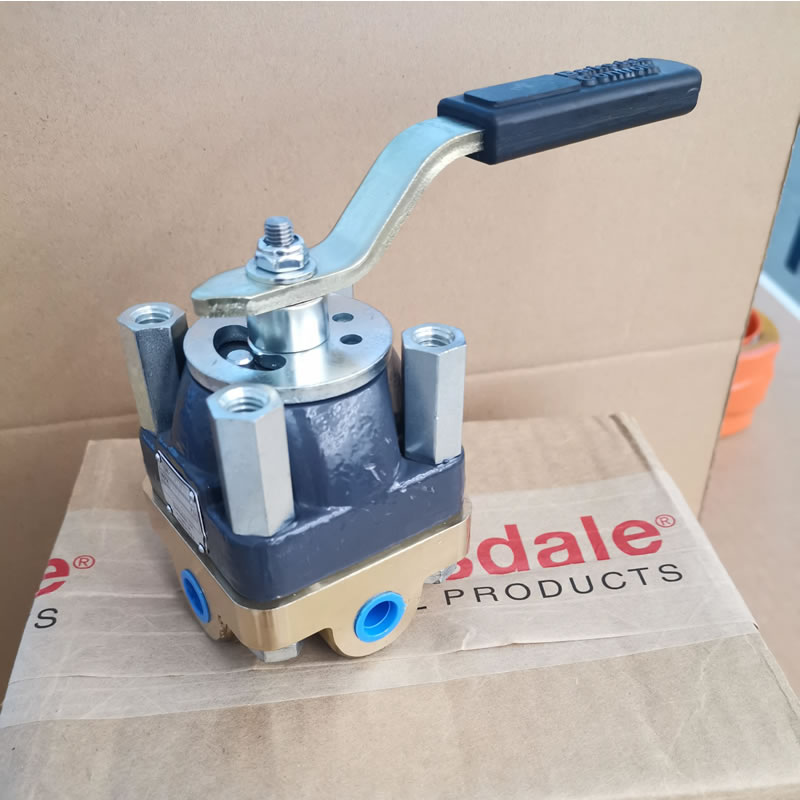

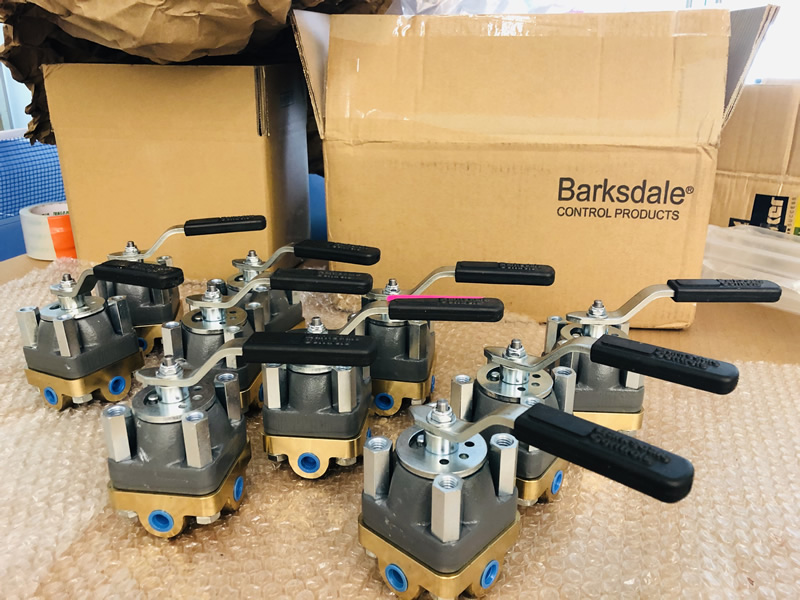

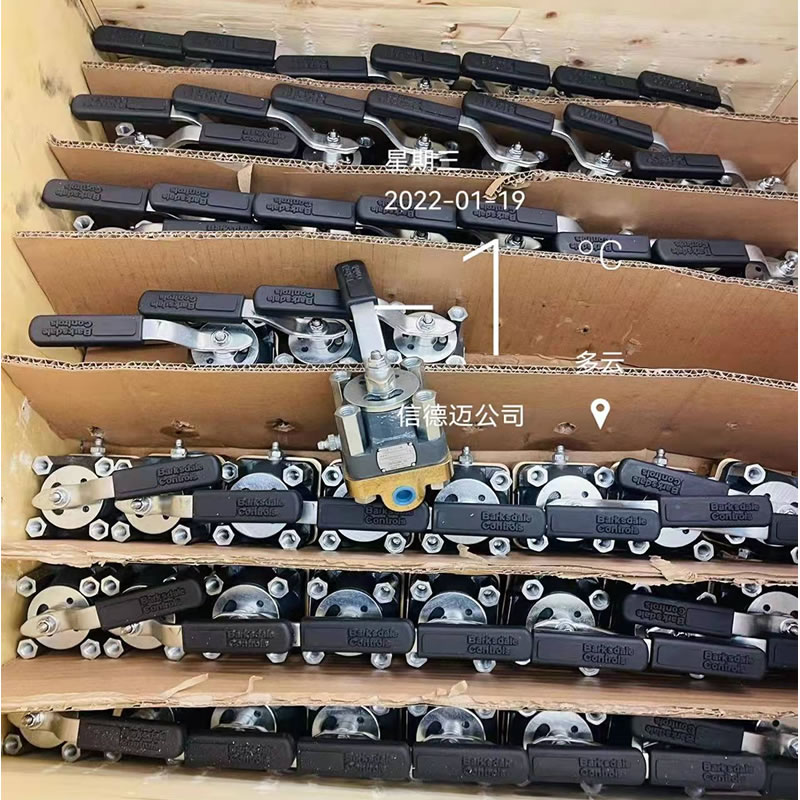

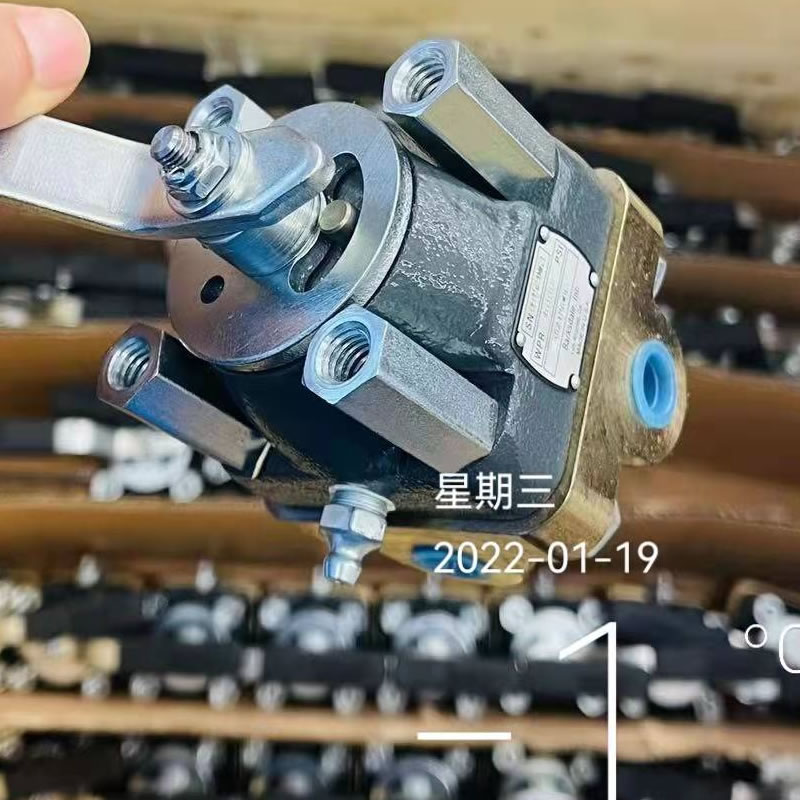

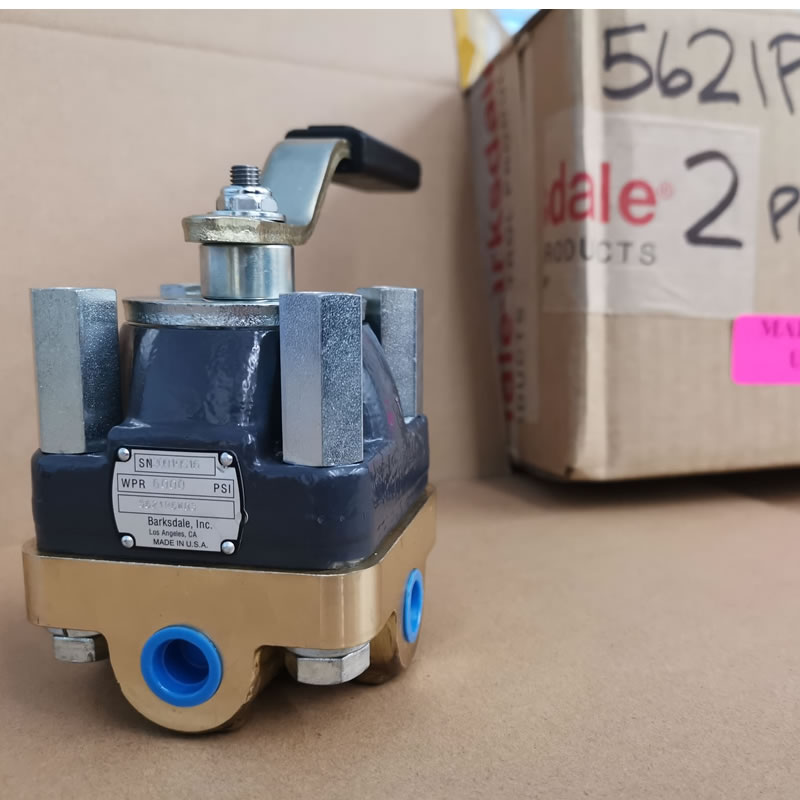

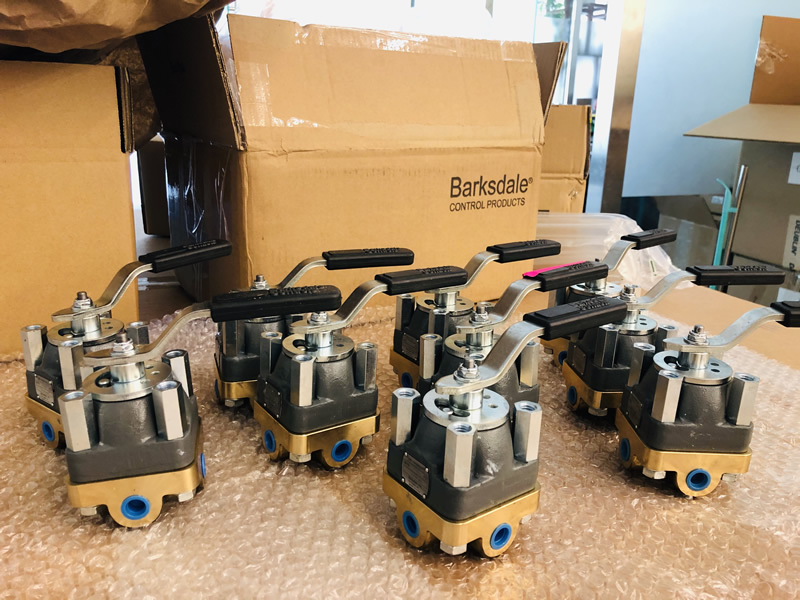

- 5621P6WQ3閥實物照片
|
